地址：重慶市巴南區(qū)鐵公雞鋼材市場3區(qū)

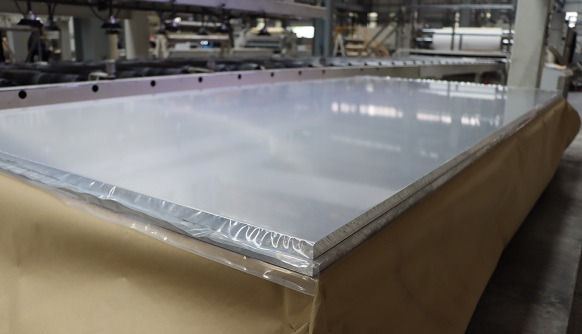

4045復(fù)合鋁板熱軋是一種通過高溫軋制實現(xiàn)4045鋁合金與其他材料(如3003鋁合金、不銹鋼等)冶金結(jié)合的關(guān)鍵工藝，主要用于制造高耐蝕性、高強度的復(fù)合板材。以下從核心工藝原理、詳細(xì)流程、關(guān)鍵參數(shù)、質(zhì)量控制等維度展開解析：
一、核心工藝原理
1. 材料特性匹配
4045基材：AlSi系合金(Si含量812%)，熔點約577635℃，具有良好的流動性與釬焊性，適合作為復(fù)合層的焊接層。
復(fù)合層材料：常見為3003鋁合金(AlMn系，耐蝕性優(yōu)異)或不銹鋼(如304，提升表面硬度)。3003的熱軋溫度窗口(480520℃)與4045接近，便于同步軋制。
2. 熱軋復(fù)合機制
界面冶金結(jié)合：在高溫(480520℃)、高壓(1030MPa)下，4045與復(fù)合層通過原子擴散形成牢固結(jié)合。3003層中的Mn元素可抑制Si向界面過度擴散，避免脆性相(如AlSiFe相)生成。
動態(tài)再結(jié)晶：熱軋過程中，4045層的Si顆粒細(xì)化(平均尺寸≤5μm)，提升界面結(jié)合強度與耐疲勞性。
二、熱軋工藝流程(以4045/3003復(fù)合板為例)
1. 原料準(zhǔn)備與預(yù)處理
基材與復(fù)合層選擇
4045合金錠：Si含量812%，F(xiàn)e≤0.6%，Cu≤0.2%，Mn<0.07%。
3003合金錠：Mn含量0.81.5%，Si≤0.15%，F(xiàn)e≤0.6%，用于隔離層或芯層。
尺寸匹配：4045層厚度占比1020%，3003層占比8090%(如總厚度5mm時，4045層厚0.51mm)。
表面預(yù)處理
1. 銑面：去除鑄錠表面氧化皮與偏析瘤，銑削量單邊13mm，粗糙度Ra≤1.6μm。
2. 酸洗：采用硝酸(510%)+氫氟酸(13%)混合液，常溫浸泡510分鐘，徹底清除Al?O?與Si氧化膜。
3. 干燥：熱風(fēng)烘干(80120℃)，控制表面含水率≤0.1%。
2. 熱軋復(fù)合工藝
加熱制度
預(yù)熱溫度：480520℃(4045合金的再結(jié)晶溫度區(qū)間)，保溫24小時，確保溫度均勻性(溫差≤±10℃)。
加熱設(shè)備：燃?xì)饧訜釥t，配備循環(huán)風(fēng)機(風(fēng)速1020m/s)，天然氣消耗約1200Nm3/h。
軋制參數(shù)
首道次壓下率：3050%，實現(xiàn)界面初步結(jié)合;后續(xù)道次壓下率1020%，總壓下率控制在6080%。
軋制速度：15m/min，避免軋制力過高導(dǎo)致界面開裂。
軋輥材質(zhì)：采用冷硬鑄鐵或合金鍛鋼軋輥，硬度HS7090，粗糙度Ra 0.81.6μm。
冷卻控制
軋制后空冷至200℃以下，或采用水霧冷卻(水壓0.20.5MPa)，防止4045層Si顆粒粗化。
3. 后續(xù)處理
退火工藝
再結(jié)晶退火：390430℃保溫23小時，消除軋制應(yīng)力，恢復(fù)3003層塑性(延伸率≥20%)。
穩(wěn)定化退火：200250℃保溫12小時，適用于需長期高溫使用的復(fù)合板(如汽車熱交換器)。
表面處理
陽極氧化：氧化膜厚度812μm，耐鹽霧測試≥500小時，用于戶外建筑幕墻。
氟碳噴涂：3涂層體系(底漆+面漆+清漆)，涂層附著力0級(劃格法)，耐候壽命≥20年。
三、關(guān)鍵工藝參數(shù)優(yōu)化
1. 溫度控制
熱軋溫度需嚴(yán)格控制在480520℃：溫度過低(<480℃)會導(dǎo)致結(jié)合強度不足;溫度過高(>520℃)會引發(fā)4045層過燒，界面出現(xiàn)空洞。
2. 壓下率分配
首道次壓下率≥30%可有效破壞界面氧化膜，促進(jìn)原子擴散;末道次壓下率≤20%，避免復(fù)合板表面產(chǎn)生裂紋。
3. 界面清潔度
酸洗后需立即進(jìn)行熱軋，避免二次氧化。若間隔超過2小時，需重新酸洗。
